波峰形成

波峰焊技術的核心在于形成穩定、可控的焊料波峰。焊料通常是由錫、鉛等金屬合金組成，通過電加熱或氣加熱方式熔融。在特制的波峰焊機內，熔融的焊料受泵的作用，經過噴嘴形成連續、平滑的波峰。例如常見的電磁泵，通過電磁感應產生的力驅動焊料流動，確保波峰的穩定性和一致性。

焊接過程

在焊接過程中，預先裝載有電子元器件的 PCB 板以一定的角度和速度經過波峰。一般來說，PCB 板與波峰接觸的角度在 5° - 8° 之間，速度控制在 1.2 - 1.8m/min。PCB 板上的焊接部位在接觸波峰的瞬間，與熔融的焊料發生潤濕作用，實現焊接。波峰焊機通常配備有預熱區和冷卻區，以確保焊接質量和提高生產效率。預熱區可將 PCB 板溫度提升至 90℃ - 130℃，有助于去除水分、增強助焊劑活性；冷卻區則采用風冷或水冷方式，快速降低焊接部位溫度，使焊點迅速固化。

波峰焊技術的優點

波峰焊技術之所以在電子制造行業廣泛應用，得益于其顯著的優勢。其一，焊接效率極高，能夠?qū)崿F(xiàn)對 PCB 板上眾多元器件的一次性快速焊接，每小時可處理數十至上百塊 PCB 板，極大地滿足了大規模生產的需求。其二，成本優勢明顯，相比手工焊接或一些特殊焊接工藝，波峰焊設備可連續作業，降低了人工成本，并且批量焊接減少了焊料等耗材的浪費 。其三，焊接質量穩定，在標準化的焊接流程下，焊點的一致性好，可靠性高，有效減少了虛焊、漏焊等焊接缺陷的產生。其四，兼容性強，除了擅長焊接通孔插裝元器件（THT）外，經過適當?shù)墓に囌{(diào)整，也能處理部分表面貼裝元器件（SMT），適用于多種類型電子產品的生產。

波峰焊技術適用場景

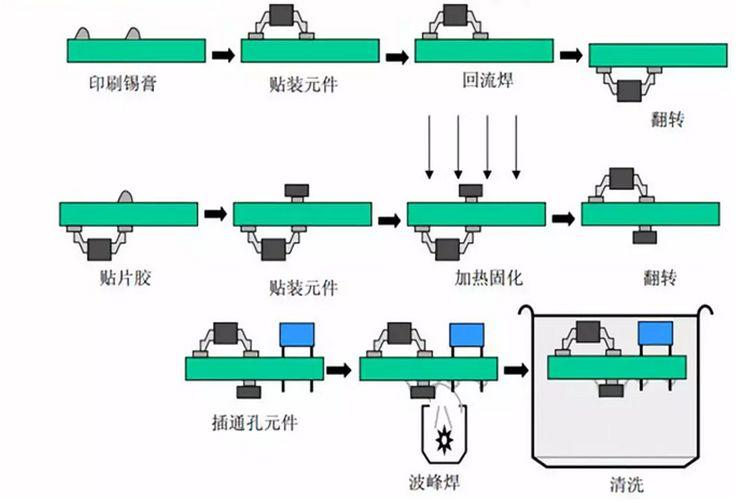

波峰焊技術適用于大批量、中批量電子產品的生產，尤其適用于通孔插裝元器件（THT）的焊接。對于表面貼裝元器件（SMT），雖然也可采用波峰焊技術，但通常更傾向于使用回流焊技術。這是因?yàn)?SMT 元器件尺寸較小、引腳間距細密，回流焊能更好地滿足其高精度焊接需求。而在計算機主板生產中，大量的 THT 元器件，如電源接口、PCI 插槽等，通過波峰焊可高效完成焊接，保證產品質量。

波峰焊技術的缺點

盡管波峰焊優勢顯著，但也存在一定局限性。首先，對設備要求高，波峰焊設備結構復雜，包含焊料槽、泵系統、加熱系統等多個精密部件，設備采購成本高昂，同時對設備的維護保養也需要專業人員和技術，增加了運營成本。其次，工藝控制難度大，焊接過程中的參數，如波峰高度、焊接時間、溫度等，對焊接質量影響極大，微小的參數偏差都可能導致焊接缺陷，需要操作人員具備豐富的經驗和專業知識進行精細調控。再者，存在環境污染風險，傳統含鉛焊料在使用過程中會產生鉛煙等有害物質，即便采用無鉛焊料，助焊劑揮發產生的廢氣也需專門處理。最后，不適用于所有類型元器件，對于超小型、超精密以及引腳間距極小的特殊元器件，波峰焊難以達到理想的焊接效果，容易出現橋連、立碑等問題。

波峰焊技術的廣泛應用

波峰焊技術在電子制造行業具有廣泛的應用，如計算機、通訊、消費類電子、汽車電子等領域。在手機制造中，主板上的部分元器件采用波峰焊連接，確保信號傳輸穩定；汽車電子中的發動機控制單元（ECU），其 PCB 板上眾多的電子元件通過波峰焊實現可靠焊接，以適應復雜的汽車運行環境。隨著電子產品的不斷小型化和多功能化，波峰焊技術也在不斷發展和完善，以適應更高的生產要求。

波峰焊技術的行業標準

國際上，關于波峰焊技術的標準主要由國際電工委員會（IEC）和國際標準化組織（ISO）制定。例如，IEC 61191 系列標準涵蓋了電子裝配技術的各個方面，包括波峰焊設備的性能要求、測試方法和安全規范等。ISO 9000 族標準則對質量管理體系提出了要求，確保波峰焊技術在生產過程中的一致性和可靠性。在中國，國家標準《電子裝聯 波峰焊接技術要求》(GB/T 38598 - 2020) 對波峰焊設備的性能、焊接工藝和質量控制等方面進行了詳細規定。這些標準對于規范行業秩序、提高產品質量具有重要意義。

波峰焊技術的發展趨勢

隨著環保意識的增強和電子產品技術的不斷進步，波峰焊技術呈現出以下發展趨勢：

無鉛化

無鉛焊料可以減少對環境有害物質的排放，降低對生產工人健康的危害。目前，錫銀銅合金等無鉛焊料已廣泛應用，但在焊接工藝上需要更高的溫度和更精準的控制。

高精度

隨著電子產品向小型化、高密度方向發展，對波峰焊技術的精度要求也越來越高。高精度波峰焊技術將有助于提高焊接質量和生產效率。通過優化波峰形狀、提升設備的運動精度等手段來實現。

自動化與智能化

引入自動化和智能化技術可以降低人為因素對焊接質量的影響，提高生產過程的穩定性和一致性。例如，通過機器視覺技術對焊接過程進行實時監控和自動調整參數等。當檢測到焊點存在缺陷時，系統可自動調整焊接參數，如波峰高度、焊接時間等。

工藝優化

隨著電子產品的多樣化和復雜化，如何進一步優化波峰焊工藝，以適應不同類型、不同結構的 PCB 板和元器件的焊接需求，是亟待解決的問題。為此，需要不斷優化焊接工藝和設備設計，以適應不同產品的生產需求。

成本控制

在追求高質量的同時，如何降低生產成本是波峰焊技術面臨的挑戰之一。通過提高設備利用率、優化生產流程和降低能耗等措施，可以實現成本控制與品質提升的平衡。如采用節能型加熱元件，降低設備運行能耗。

波峰焊技術作為電子制造領域的重要工藝，在提高生產效率和質量方面發揮著重要作用。了解其原理、應用場景、行業標準以及發展趨勢，對于電子制造企業提升產品競爭力、推動行業發展具有重要意義。
